锁紧垫圈

当前位置：首页>>产品中心>>锁紧垫圈

产品名称：W00系列

所属分类：锁紧垫圈

全国服务热线：13770198593

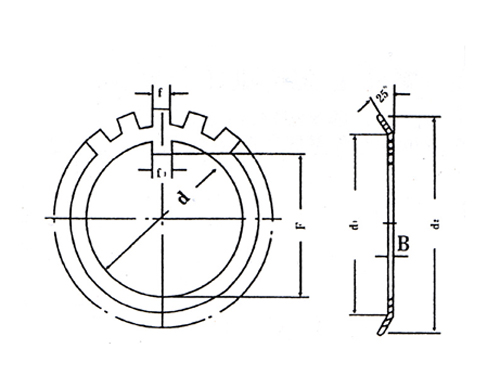

item No.	D							Weight /100pcs
item No.	d	d1	d2	F	B	f	f1	Weight /100pcs
W00 W01 W02	0.406 0.484 0.601	0.625 0.719 0.813	0.875 1.016 1.156	0.334 0.412 0.529	0.032 0.032 0.032	0.1200.120 0.120	0.120 0.120 0.120	0.20 0.20 0.20
W03 W04 W05	0.679 0.801 0.989	0.938 1.125 1.281	1.328 1.531 1.719	0.607 0.729 0.909	0.032 0.032 0.040	0.120 0.176 0.176	0.120 0.166 0.166	0.50 0.70 0.80
W06 W07 W08	1.193 1.396 1.583	1.500 1.813 2.000	1.922 2.250 2.469	1.093 1.296 1.475	0.040 0.040 0.048	0.176 0.176 0.290	0.166 0.166 0.234	0.80 1.40 1.90
W09 W10 W11	1.792 1.992 2.183	2.281 2.438 2.656	2.734 2.922 3.109	1.684 1.884 2.069	0.048 0.048 0.053	0.290 0.290 0.290	0.234 0.234 0.234	2.10 2.10 2.20
W12 W13 W14	2.400 2.588 2.791	2.844 3.063 3.313	3.344 3.578 3.828	2.267 2.455 2.658	0.053 0.053 0.053	0.290 0.290 0290	0.234 0.234 0.234	2.50 2.70 5.70
W15 W16 W17	2.973 3.177 3.395	3.563 3.844 4.031	4.109 4.375 4.625	2.831 3.035 3.253	0.062 0.062 0.602	0.290 0.353 0.353	0.328 0.328 0.328	4.80 5.30 5.70
W18 W19 W20 W21	3.582 3.800 3.988 4.192	4.281 4.563 4.813 5.000	4.938 5.219 5.500 5.703	3.418 3.636 3.809 4.013	0.084 0.084 0.084 0.084	0.353 0.353 0.353 0.353	0.328 0.328 0.328 0.390	7.00 8.20 9.40 10.00
W022 W22	4.395 4.395	4.921 5.281	2.688 6.063	4.185 4.185	0.115 0.115	0.35 0.353	0.390 0.390	9.4 15.70
W024 W24	4.801 4.801	5.333 5.688	6.118 6.469	4.591 4.591	0.115 0.115	0.350 0.353	0.390 0.390	10.40 17.00
W026 W26	5.191 5.191	5.723 6.188	6.625 7.031	4.961 4.961	0.115 0.115	0.469 0.435	0.390 0.520	12.60 22.00
W028 W28	5.382 5.582	6.129 6.531	7.094 7.438	5.352 5.352	0.115 0.115	0.594 0.590	0.390 0.520	15.40 22.00
W030 W30	5.983 5.983	6.708 7.063	7.719 8.063	5.722 5.722	0.115 0.146	0.594 0.590	0.520 0.520	19.00 32.80
W032 W32	6.389 6.389	7.114 7.438	7.156 7.438	6.128 6.128	0.115 0.146	0.594 0.594	0.520 0.520	20.00 33.50
W034 W34	6.764 6.764	7.508 8.031	8.594 9.063	6.503 6.503	0.115 0.146	0.719 0.715	0.520 0.520	23.20 41.70
W036 W36	7.171 7.171	7.809 8.375	9.000 9.438	6.910 6.910	0.115 0.146	0.719 0.715	0.520 0.645	23.80 43.20
W038 W38	7.577 7.577	8.290 8.781	9.438 9.875	7.316 7.316	0.115 0.146	0.719 0.715	0.520 0.645	24.60 45.80
W040 W40	7.982 7.982	8.744 9.156	9.969 10.313	7.721 7.721	0.115 0.146	0.844 0.840	0.645 0.645	29.40 47.00
W044 W44	8.701 8.701	9.570 9.875	10.406 11.438	8.327 8.327	0.115 0.146	0.945 0.940	0.770 0.878	30.00 60.00
